AnIndovagy nagyfeszültségű terheléskapcsolókritikus szerepet játszik a modern áramelosztó rendszerekben azáltal, hogy lehetővé teszi a biztonságos terheléskapcsolást, leválasztást és üzemszabályozást közép- és nagyfeszültségű környezetben. Ez a részletes útmutató elmagyarázza a beltéri nagyfeszültségű terheléskapcsolók működését, azok alapvető összetevőit, a legfontosabb előnyöket, az alkalmazási forgatókönyveket, a kiválasztási kritériumokat, a vonatkozó szabványokat, valamint a telepítés és karbantartás bevált gyakorlatait. Ipari tapasztalatokra és gyakorlati meglátásokra támaszkodvaToonice, ez a cikk segít a mérnököknek, projektmenedzsereknek és beszerzési szakembereknek megalapozott döntéseket hozni, amelyek összhangban állnak a biztonsággal, a megbízhatósággal és a hosszú távú teljesítménnyel.
Tartalomjegyzék
- 1. Mi az a beltéri nagyfeszültségű terheléskapcsoló?
- 2. Hogyan működik a beltéri nagyfeszültségű terheléskapcsoló?
- 3. A beltéri nagyfeszültségű terheléskapcsoló kulcselemei
- 4. A beltéri nagyfeszültségű terheléskapcsolók gyakori típusai
- 5. Tipikus alkalmazások az áramelosztó rendszerekben
- 6. A beltéri nagyfeszültségű terheléskapcsolók használatának előnyei
- 7. Terhelési kapcsoló vs megszakító vs szakaszoló
- 8. Szabványok és műszaki előírások
- 9. Hogyan válasszuk ki a megfelelő beltéri nagyfeszültségű terheléskapcsolót
- 10. Telepítési és karbantartási bevált gyakorlatok
- 11. Gyakran Ismételt Kérdések (GYIK)
- 12. Következtetés
1. Mi az a beltéri nagyfeszültségű terheléskapcsoló?

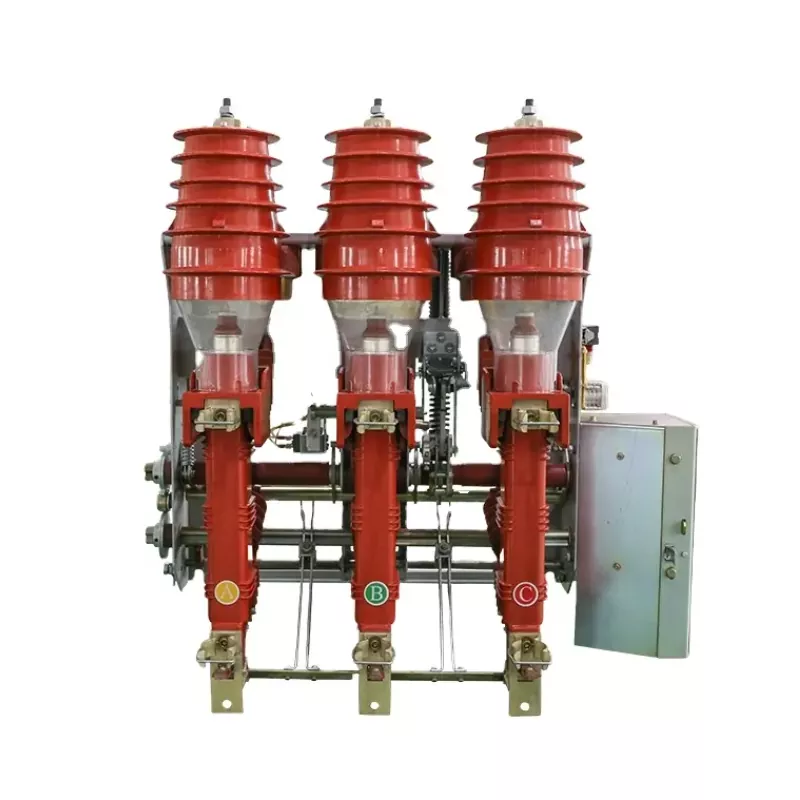

AnBeltéri nagyfeszültségű terheléskapcsolóegy kapcsolókészülék, amelyet arra terveztek, hogy normál terhelési körülmények között elektromos áramot állítson elő, továbbítson és megszakítson beltéri közép- és nagyfeszültségű villamosenergia-rendszerekben. Ellentétben a megszakítókkal, a terheléskapcsolóknak nem célja a nagy rövidzárlati áramok megszakítása, de megbízható terhelési kapcsolást és biztonságos leválasztást biztosítanak.
Ezeket a kapcsolókat jellemzően beltéri környezetbe telepítik, például alállomásokba, kapcsolóberendezésekbe, ipari üzemekbe, kereskedelmi épületekbe és közüzemi elosztó létesítményekbe, ahol kritikus a hely, a biztonság és a működési megbízhatóság.
2. Hogyan működik a beltéri nagyfeszültségű terheléskapcsoló?
A beltéri nagyfeszültségű terheléskapcsoló működési elve a kapcsolási műveletek során szabályozott ívkioltáson alapul. Amikor a kapcsoló terhelés alatt nyit vagy zár, az érintkezők között ív keletkezik. A kapcsoló kialakításától függően ezt az ívet meghatározott közegekkel és technikákkal oltják el.
A legfontosabb műveleti lépések
- A működési mechanizmus elindítja az érintkező mozgását.
- A főérintkezők terhelés alatt szétválnak vagy záródnak.
- Egy ív képződik, és egy ívoltó kamrába kerül.
- Az ívet lehűtik, megnyújtják vagy kioltják, amíg az áramkimaradás be nem fejeződik.
Az általános ívoltási módszerek közé tartoznak a levegő, az SF₆ gáz és a vákuumtechnológiák, amelyek mindegyike eltérő teljesítményt és környezeti jellemzőket kínál.
3. A beltéri nagyfeszültségű terheléskapcsoló kulcselemei
- Fő elérhetőségek:Vezesse és szakítsa meg a terhelési áramot.
- Ív oltórendszer:Biztosítja a biztonságos áramkimaradást.
- Működési mechanizmus:Kézi vagy motoros vezérlés.
- Szigetelő szerkezet:Támogatja a nagyfeszültségű ellenállást.
- Reteszelő rendszer:Megakadályozza a helytelen műveleteket.
4. A beltéri nagyfeszültségű terheléskapcsolók gyakori típusai
| Írja be | Arc Medium | Főbb jellemzők | Tipikus feszültség tartomány |
|---|---|---|---|
| Levegőterhelés kapcsoló | Levegő | Egyszerű szerkezet, gazdaságos | 12 kV-ig |
| SF₆ terheléskapcsoló | SF₆ gáz | Kiváló ívoltás, kompakt | 12-40,5 kV |
| Vákuumos terhelés kapcsoló | Vákuum | Hosszú elektromos élettartam, környezetbarát | 40,5 kV-ig |
5. Tipikus alkalmazások az áramelosztó rendszerekben
A beltéri nagyfeszültségű terheléskapcsolókat széles körben használják a különböző ágazatokban:
- Beltéri alállomások és kapcsolóberendezések
- Ipari áramelosztó hálózatok
- Kereskedelmi és lakossági villamosenergia-rendszerek
- Megújuló energia projektek
- Közmű és infrastrukturális létesítmények
A modern rendszerekben ezek a kapcsolók gyakran biztosítékokkal együtt működnek, így biztosítják a terhelés szabályozását és a rövidzárlat elleni védelmet.
6. A beltéri nagyfeszültségű terheléskapcsolók használatának előnyei
- Magas üzembiztonság
- Kompakt és helytakarékos kialakítás
- Megbízható terhelésváltási teljesítmény
- Alacsonyabb költség a megszakítókhoz képest
- Könnyen integrálható beltéri kapcsolóberendezésbe
A gyártók kedvelikToonicefolyamatosan optimalizálja ezeket az előnyöket a fejlett tervezés, a szigorú minőség-ellenőrzés és a nemzetközi szabványoknak való megfelelés révén.
7. Terhelési kapcsoló vs megszakító vs szakaszoló
| Eszköz | Terhelésváltás | Rövidzárlat megszakítás | Fő funkció |
|---|---|---|---|
| Betöltés kapcsoló | Igen | Nem | Terhelés közbeni vezérlés és leválasztás |
| Áramköri megszakító | Igen | Igen | Hibavédelem |
| Leválasztó | Nem | Nem | Látható elszigeteltség |
8. Szabványok és műszaki előírások
A beltéri nagyfeszültségű terheléskapcsolóknak meg kell felelniük az elismert nemzetközi és regionális szabványoknak, beleértve:
- IEC 62271-103
- IEC 62271-1
- GB/T 11022
- GB 3804
A megfelelőség biztosítja az elektromos biztonságot, a mechanikai tartósságot és a megbízható, hosszú távú működést.
9. Hogyan válasszuk ki a megfelelő beltéri nagyfeszültségű terheléskapcsolót
- Névleges feszültség és áram
- Kapcsolási frekvencia és munkaciklus
- Ív oltóanyag
- Telepítési környezet
- Szabványoknak való megfelelés
- A gyártó hírneve és támogatása
A részletes termékspecifikációkért tekintse meg ezt a Toonice által biztosított beltéri nagyfeszültségű terheléskapcsolót.
10. Telepítési és karbantartási bevált gyakorlatok
- Biztosítsa a megfelelő földelést és szigetelési távolságot
- Kövesse a gyártó szerelési útmutatóját
- Végezzen rutinszerű mechanikai és elektromos ellenőrzéseket
- Rendszeresen ellenőrizze a reteszelő- és működési mechanizmusokat
11. Gyakran Ismételt Kérdések (GYIK)
Q1: Megszakíthatja-e a beltéri nagyfeszültségű terheléskapcsoló a hibaáramot?
Nem. A terheléskapcsolókat normál terheléskapcsolásra tervezték. A hibaáram megszakításához megszakító vagy biztosíték kombináció szükséges.
Q2: Mi a jellemző élettartam?
Megfelelő karbantartás mellett a beltéri nagyfeszültségű terheléskapcsolók 20-30 évig megbízhatóan működnek.
3. kérdés: A vákuumterhelés kapcsolók környezetbarátak?
Igen. A vákuumtechnológia kiküszöböli az SF₆ gáz használatát, és támogatja a fenntartható energiarendszereket.
12. Következtetés
A beltéri nagyfeszültségű terheléskapcsoló a modern áramelosztó rendszerek nélkülözhetetlen eleme, biztonságos, megbízható és költséghatékony terhelésszabályozást kínál beltéri alkalmazásokhoz. A működési elvek, típusok, szabványok és kiválasztási kritériumok megértésével a rendszertervezők és -üzemeltetők jelentősen növelhetik a hálózat biztonságát és hatékonyságát.
Megbízható gyártókéntToonicekiváló minőségű beltéri nagyfeszültségű terheléskapcsolókat kínál, amelyeket úgy terveztek, hogy megfeleljenek a globális szabványoknak és a különféle alkalmazási igényeknek. Ha projektet tervez vagy frissíti az elektromos rendszerét, nyugodtan tegye meglépjen kapcsolatba velünkszemélyre szabott megoldások és professzionális technikai támogatás feltárására.
