Mi az a vákuum-megszakító VCB?

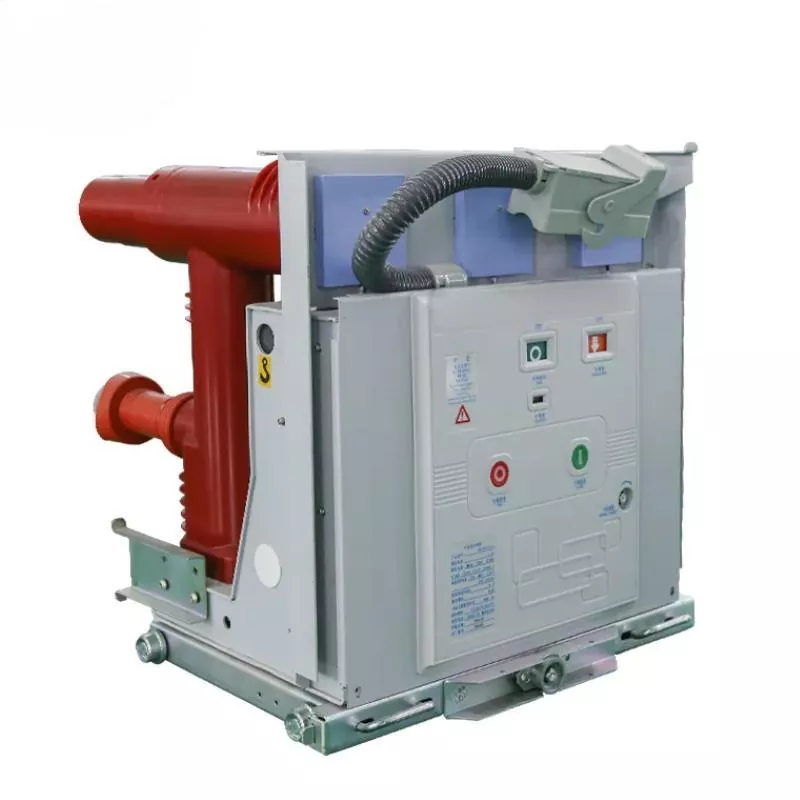

A Toonice gyárt és szállítVákuumos megszakító VCBközépfeszültségű áramelosztó alkalmazásokhoz tervezett megoldások, ahol fontos a megbízható kapcsolás, az elektromos védelem, a gyakori üzemeltetés és a karbantartás csökkentése. A gyártó termékinformációi szerint ezek a megszakítók beltéri háromfázisú váltakozó áramú rendszerekhez, ipari és bányászati vállalkozásokban, erőművekben, alállomásokban és egyéb elosztó hálózatokban alkalmazhatók.
A VCB vákuumot használ ívoltó közegként. Az elektromos érintkezők egy zárt vákuum-megszakító belsejében vannak. Amikor a megszakító kinyílik normál kapcsolás vagy hiba esetén, az érintkezők szétválnak, és a vákuumkörnyezet segít elnyomni az elektromos ívet.
Ez a konstrukció szükségtelenné teszi a hagyományos olajat ívoltó közegként, és támogatja a kompakt, viszonylag könnyű kialakítást. Hozzájárul az alacsony karbantartási igényekhez, az alacsony működési zajhoz és a hosszú elektromos élettartamhoz.
A középfeszültségű kapcsolóberendezéseket értékelő vásárlóknak ezért érdemes megfontolni a Toonice Vákuumáramkör-megszakító VCB-t, ha az alkalmazás megbízható megszakítási teljesítményt és gyakori kapcsolási képességet igényel.
Hogyan működik a vákuum-megszakító VCB?
A VCB működési elve viszonylag egyszerű, de teljesítménye a pontos mechanikai és elektromos tervezéstől függ. Az elsődleges kapcsolási művelet a vákuum-megszakítón belül történik, ahol az érintkezők el vannak szigetelve a légköri viszonyoktól.
- Normál működés:Az elektromos érintkezők zárva maradnak, lehetővé téve az áram átáramlását az áramkörön.
- Nyitó parancs:Ha kapcsolási vagy védelmi parancsot kap, a működtető mechanizmus szétválasztja az érintkezőket.
- Ívképződés:Ideiglenes ív keletkezhet, amikor az érintkezők szétválnak, de a vákuumkörnyezet korlátozza a tartós ívképződést.
- Ívkioltás:Az ív gyorsan kialszik, ahogy az áram megközelíti a természetes nullapontját.
- Dielektromos visszanyerés:A szigetelési szilárdság az érintkezési hézagban gyorsan helyreáll, segít megelőzni az ív visszaütődését.
Egyik fontos jellemzője a viszonylag kis érintkezési rés. A Toonice műszaki információi megjegyzik, hogy egy 10 kV-os VCB körülbelül 10 mm érintkezési hézaggal rendelkezhet. A kompakt érintkezőút csökkenti a működés során szükséges mechanikai munkát, és hozzájárulhat a hosszabb mechanikai élettartamhoz.
Melyek a VCB technológia legfontosabb előnyei?
A vákuummegszakítási technológia a középfeszültségű elosztás fontos megoldásává vált, mivel a hatékony hibamegszakítást viszonylag egyszerű működési környezettel ötvözi. A főbb előnyök közé tartozik:
- Alacsony karbantartás:A zárt vákuum-megszakító nem igényel rutinszerű ívoltóközeg-karbantartást, mint az olajalapú rendszereknél.
- Kompakt felépítés:A kis érintkezési út és a kompakt megszakító kialakítás segít csökkenteni a berendezés teljes méretét.
- Gyors ívkioltás:Az íves periódus rövid, és a gyártó termékinformációi szerint általában fél ciklus körüli.
- Gyors dielektromos visszanyerés:A szigetelési szilárdság gyors helyreállítása támogatja a hibaáramok megbízható megszakítását.
- Hosszú elektromos élettartam:A csökkentett érintkezőkopás lehetővé teszi, hogy a megszakító támogassa az ismételt kapcsolási műveleteket.
- Alacsony működési zaj:A VCB-k alkalmasak lehetnek olyan telepítésekre, ahol a zajt minimálisra kell csökkenteni.
- Olajmentes működés:A vákuum megszakítása elkerüli az olaj használatát ívoltó közegként.
- Kompakt és könnyű kialakítás:Ez leegyszerűsítheti a megfelelő középfeszültségű kapcsolóberendezésekbe való beépítést.
- Kapacitív terhelés kapcsolási képesség:A VCB-k alkalmazhatók megfelelő kapacitív terheléskapcsoló alkalmazásokhoz, ha a teljes rendszertervezés ezt támogatja.
| Teljesítménytényező | VCB jellemző | Gyakorlati előny |
|---|---|---|
| Ívoltó közeg | Vákuum | Olajmentes megszakítás és csökkentett karbantartási igény |
| Érintkezési rés | Körülbelül 10 mm 10 kV-os példa esetén | Kompakt működési mechanizmus és rövidebb mechanikus út |
| Íves idő | Általában körülbelül fél ciklus | Gyors megszakítási válasz |
| Elektromos élettartam | A névleges áram megszakítása meghaladhatja az 5000 műveletet | Alkalmas gyakori kapcsolási alkalmazásokhoz |
| Teljes kapacitású megszakítás | Körülbelül 30-50 művelet a termékinformáció szerint | Támogatja az ismételt hibamegszakításokat a megadott névleges értékeken belül |
| Karbantartás | Alacsony | Csökkentett szervizmunka a berendezés életciklusa során |
Megjegyzés: A tényleges elektromos névleges értékeket, a tartósságot, a megszakítási kapacitást, a szigetelési szintet és a telepítési követelményeket mindig az adott VCB-modell és a vonatkozó szabványok alapján kell ellenőrizni.
Hol használják a vákuum-megszakító VCB-t?
A VCB vákuum-megszakító különösen alkalmas középfeszültségű elosztórendszerekhez, ahol az elektromos berendezéseknek megbízható vezérlésre és védelemre van szükségük. Tipikus alkalmazások a következők:
- Ipari üzemek:Középfeszültségű betáplálók, motorok, transzformátorok, elosztó berendezések védelme és kapcsolása.
- Bányászati műveletek:Alkalmas olyan áramelosztó rendszerekhez, amelyek robusztus és ismételt kapcsolási teljesítményt igényelnek.
- Erőművek:A kiválasztott középfeszültségű elektromos áramkörök vezérlésére és védelmére szolgál.
- Alállomások:Az elosztási és védelmi funkciókhoz megfelelő kapcsolóberendezésekbe integrálva.
- Elosztó hálózatok:Ott használatos, ahol a megbízható kapcsolás és hibamegszakítás elengedhetetlen.
- Megújuló energiarendszerek:Megfelelő VCB konfigurációk használhatók a szélenergiával és a fotovoltaikus energiával kapcsolatos elosztórendszerekben, a rendszertervezési és környezetvédelmi követelmények függvényében.
A Toonice termékinformációi leírják a beltéri háromfázisú váltakozó áramú rendszerek VCB-berendezéseit a 3–10 kV tartományban, és azt is kijelentik, hogy a vákuummegszakítókat olyan feszültségtartományokban használják, mint például a 11–33 kV. Ez azt jelenti, hogy a vásárlóknak meg kell erősíteniük a kiválasztott modell pontos névleges feszültségét és konfigurációját, ahelyett, hogy ezeket a tartományokat univerzális specifikációként kezelnék.
Milyen működési feltételeket kell figyelembe venni?
A megfelelő környezeti megválasztás elengedhetetlen a középfeszültségű megszakító megbízható működéséhez. A hőmérséklet, a páratartalom, a tengerszint feletti magasság, az elektromágneses interferencia, a rezgések és az ütések egyaránt befolyásolhatják a berendezés teljesítményét és a szigetelés megbízhatóságát.
| Állapot | Referencia követelmény | Kiválasztás mérlegelése |
|---|---|---|
| Üzemi hőmérséklet | Általában -40°C és +40°C között | Erősítse meg a modell aktuális hőmérsékleti besorolását és a beltéri/kültéri konfigurációt. |
| Tárolási hőmérséklet | -40°C és +85°C között | Vegye figyelembe a raktári és szállítási feltételeket. |
| Relatív páratartalom | Napi átlag ≤95%; havi átlag ≤90% | Ha páralecsapódás léphet fel, használjon nedvesség elleni védelmet. |
| Magasság | Általában 1000–2000 m-ig hivatkoznak | A nagy magasságban történő telepítések különleges szigetelési és tömítési szempontokat igényelhetnek. |
| EMI | Lehetséges interferencia a villámból és az átalakítókból | Fontolja meg az árnyékolási, földelési és szűrési intézkedéseket. |
| Rezgés és sokk | Alkalmazásfüggő | Mérje fel a mechanikai feltételeket, különösen kültéri vagy szeizmikus területeken. |
Magas páratartalmú, szélsőséges hőmérsékletű, nagy magasságú vagy jelentős vibrációjú projektek esetén a beszerzési csapatoknak közölniük kell a teljes helyszíni feltételeket a VCB gyártójával a végső modellválasztás előtt.
Hogyan válassza ki a megfelelő VCB-t?
A VCB kiválasztásának többet kell magában foglalnia, mint a beszerzési árak összehasonlítását. A megszakítónak meg kell felelnie a teljes áramelosztó rendszer elektromos jellemzőinek és környezeti feltételeinek.
- Névleges feszültség megerősítése:Válassza ki a rendszerfeszültségnek és a szükséges szigetelési szintnek megfelelő megszakítót.
- Ellenőrizze a névleges áramot:Győződjön meg arról, hogy a folyamatos áramerősség megfelel a maximális várható terhelésnek.
- Értékelje a rövidzárlati követelményeket:A megszakítási kapacitásnak meg kell felelnie a várható hibaáramnak.
- Fontolja meg a kapcsolási frekvenciát:A gyakori kapcsolási alkalmazások megfelelő mechanikai és elektromos tartósságot igényelnek.
- Ellenőrizze a telepítési konfigurációt:Győződjön meg arról, hogy a megszakítót megfelelő közepesen szerelt, kétrétegű vagy rögzített szekrénybe szerelik-e be.
- Értékelje a környezeti feltételeket:Rendelés előtt figyelembe kell venni a hőmérsékletet, a páratartalmat, a magasságot, a vibrációt és az elektromágneses interferenciát.
- Ellenőrizze az ellenőrzési követelményeket:Győződjön meg arról, hogy a működési mechanizmus és a vezérlőáramkör kompatibilis a teljes kapcsolóberendezés-rendszerrel.
- Tekintse át a gyártói támogatást:A műszaki dokumentáció, a telepítési útmutató, a pótalkatrészek és az értékesítés utáni támogatás befolyásolhatja a hosszú távú működési költségeket.
Beszerző csapatok számára, akik aKínai VCB gyártó vagy szállító, a műszaki dokumentáció és az alkalmazástámogatás különösen fontos. Egy megbízható beszállítónak segítenie kell a vevőknek az elektromos besorolás, a telepítési konfiguráció, a környezeti feltételek és a tervezett alkalmazás ellenőrzésében a gyártás vagy szállítás előtt.
Gyakran ismételt kérdések a VCB vákuum-megszakítóval kapcsolatban
Mi a vákuum-megszakító VCB fő célja?
A VCB a középfeszültségű elektromos áramkörök vezérlésére és védelmére szolgál. Megszakíthatja a normál terhelési áramokat és hibaáramokat a megadott elektromos névleges értékein belül, miközben lezárt vákuum-megszakítót használ az ívoltáshoz.
Miért használ egy VCB vákuumot ívoltó közegként?
A vákuum erős szigetelő környezetet biztosít az érintkezők szétválasztása után, és segít gyorsan elnyomni az elektromos ívet. Ez kompakt felépítést, alacsony karbantartási igényt és megbízható megszakítási teljesítményt tesz lehetővé.
A VCB alkalmas gyakori váltásra?
Igen. A VCB technológia jól illeszkedik az ismételt működést igénylő alkalmazásokhoz, mivel az érintkezők kopása áramkimaradáskor viszonylag alacsony. A Toonice termékinformációi szerint a névleges áramú megszakítási teljesítmény meghaladja az 5000 műveletet a hivatkozott termék esetében.
Milyen feszültségtartományt fedhet le a VCB?
A megfelelő feszültségtartomány az adott modelltől függ. A Toonice leírja a VCB alkalmazásokat, beleértve a 3–10 kV-os beltéri háromfázisú váltakozó áramú rendszereket, és hivatkozik szélesebb körű alkalmazásokra, például 11–33 kV-ra. A vásárlóknak vásárlás előtt meg kell erősíteniük a kiválasztott modell pontos névleges feszültségét.
A vákuum-megszakító rendszeres karbantartást igényel?
A VCB-k általában kevesebb ívoltóközeg karbantartást igényelnek, mivel a megszakító tömített, és olaj helyett vákuumot használ. A teljes megszakító- és kapcsolóberendezés-szerelvény azonban továbbra is megfelelő ellenőrzést, tesztelést, mechanikai ellenőrzést és karbantartást igényel a gyártó utasításai és a vonatkozó elektromos szabványok szerint.
Használhatók-e a VCB-k megújuló energiaelosztó rendszerekben?
Megfelelő VCB-k beépíthetők szél- és fotovoltaikus elosztórendszerekbe. A tervezőknek azonban értékelniük kell a tranziens körülményeket, az elektromágneses interferenciát, a védelmi koordinációt, a környezeti expozíciót és a teljes rendszer elektromos jellemzőit.
Következtetés
A vákuum-megszakító VCB egyesíti a vákuummegszakítási technológiát, a kompakt felépítést, a gyors ívkioltást, az alacsony karbantartási igényt és az erős kapcsolási tartósságot, így hatékony megoldást jelent számos középfeszültségű áramelosztási alkalmazáshoz. Ipari üzemek, alállomások, erőművek, bányászati műveletek és megfelelő megújuló energiarendszerek esetében a megfelelő VCB kiválasztása megköveteli a feszültség, az áramerősség, a hibaszint, a kapcsolási frekvencia, a telepítési konfiguráció és a környezeti feltételek gondos értékelését. Ha megbízható VCB-t vásárol egy új projekthez vagy a meglévő középfeszültségű védelmi berendezést cseréli le,lépjen kapcsolatba velünka Toonice-nál, hogy megvitassák az alkalmazását, a műszaki követelményeket és a megfelelő Vákuum-megszakító VCB megoldást.
