GCK kisfeszültségű kihúzható kapcsolóberendezés

A Toonice vezető gyártó és szállító, a Toonice GCK kisfeszültségű kihúzható kapcsolóberendezése két részből áll: Power Distribution Center (PC) szekrényből és Motor Control Center (MCC) szekrényből. Alkalmazható olyan áramfelhasználók számára, mint az erőművek, alállomások, valamint ipari és bányászati ​​vállalkozások 50 Hz-es váltakozó áramú, legfeljebb 660 V-os maximális üzemi feszültséggel és 3150 A-ig terjedő üzemi árammal működő áramelosztó rendszerben, amelyet az áramelosztó berendezések, például az áramelosztás, a motorvezérlés és a világítás áramátalakítására, elosztására és vezérlésére használnak.

Jellemzők

1. Szerkezeti jellemzők: A GCK alacsony feszültségű kihúzható kapcsolóberendezés összeszerelt kombinált szerkezettel rendelkezik, moduláris furattal, az alkatrészek erős univerzális és magas szintű szabványosításával. A szekrény felső része a buszkamra, elülső része az elektromos kamra, hátul pedig a kábel bemeneti - kimeneti kamra. Minden kamra acéllemezekkel vagy szigetelőlemezekkel van leválasztva a biztonság érdekében.

2. Üzemmód: A GCK kisfeszültségű kapcsolóberendezés fő gyűjtősínje a szekrény tetején található. Ez a kialakítás gyakoribb volt a korai szakaszban, de az anyagszilárdság és az üzemeltetési kényelem korlátai miatt fokozatosan felváltották a fejlettebb modellek.

3. Alkalmazási forgatókönyvek: A GCK kisfeszültségű kapcsolóberendezések alkalmasak erőművekbe, alállomásokba, gyárak és vállalkozások energiaosztályaiba, elsősorban elektromos energia fogadására és elosztására.

4. Védettségi szint: A GCK kisfeszültségű kapcsolóberendezések védelmi szintje IP30. A felhasználók a környezetvédelmi követelményeknek megfelelően IP20 és IP40 közötti védelmi szintet is kiválaszthatnak.

Használati környezet

1. Magasság: legfeljebb 2000 m.

2. Környezeti hőmérséklet: +40°C-nál nem magasabb hőmérséklet, 24 órán belüli átlaghőmérséklet nem haladhatja meg a +35°C-ot, és a környező levegő hőmérséklete nem lehet -50°C-nál alacsonyabb.

3. Légköri viszonyok: Tiszta levegő, +40°C-on a relatív páratartalom nem haladja meg az 50%-ot; magasabb páratartalom megengedett alacsonyabb hőmérsékleten (pl. 90% +20°C-on).

4. Nincs kitéve tűznek, robbanásveszélynek, súlyos szennyezésnek, vegyi korróziónak vagy erős vibrációnak.

5. A függőleges felülethez képest legfeljebb 5°-os dőlésszög.

6. Szállításra és tárolásra alkalmas -25°C~+55°C, legfeljebb +70°C, rövid ideig (≤24h).

Megjegyzés: A fenti feltételeken túli rendelés esetén forduljon cégünkhöz.

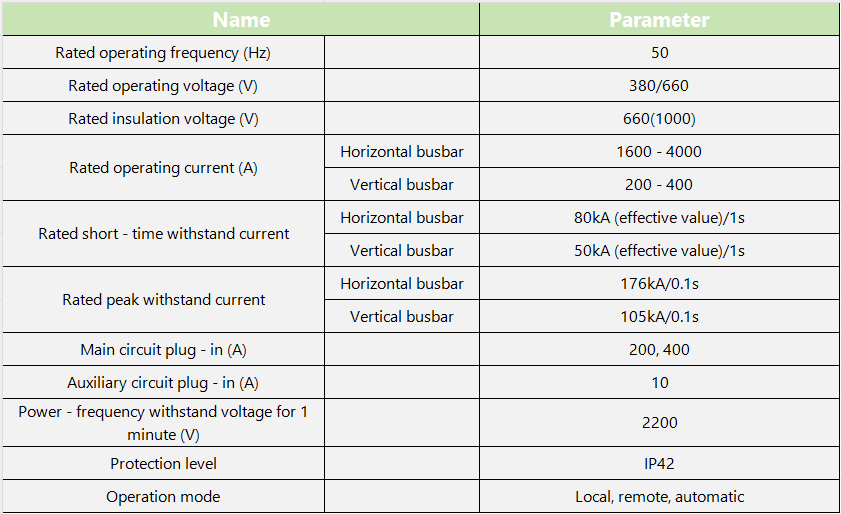

Műszaki paraméter

A GCK alacsony feszültségű kihúzható kapcsolóberendezés a fejlett funkciókat sokoldalú alkalmazásokkal ötvözi, így értékes megoldást jelent az áramelosztási igények széles skálájára.
