SF6 nagyfeszültségű terhelés break kapcsoló

Az SF6 terhelési break kapcsolók figyelemre méltó előnyei vannak. Kiváló ív -oltási és szigetelő tulajdonságokkal rendelkeznek, különféle funkciókkal és egyszerű működéssel. Nagyon megbízhatóak, hosszú élettartamúak és kevés karbantartást igényelnek. A működési teljesítmény jó, és különféle módon ellenőrizhetők. Tudnak alkalmazkodni a durva környezetekhez, és biztosíthatják a biztonságot, a teljes lezárt és a magas védelmi szintet. Egy kis területet foglalnak el, alacsony költségekkel járnak, és kombinálhatók és kibővíthetők, nagy rugalmasságot mutatva. Ezek alkalmasak különféle helyekre és követelményekre.

Kérdés küldése

termékleírás

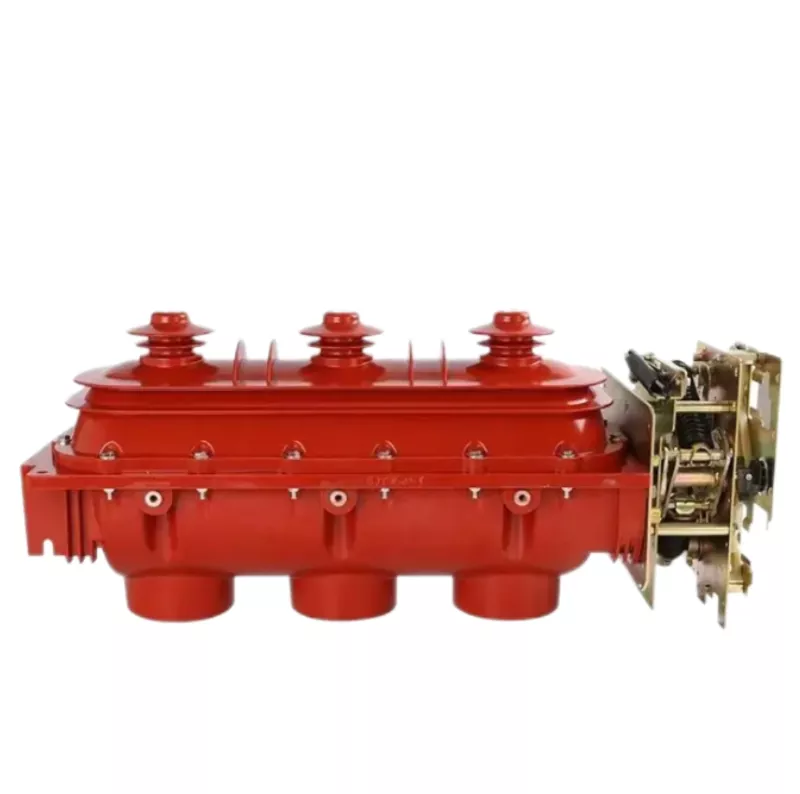

Az FL (R) N36-12D beltéri nagyfeszültségű SF6 terheléskapcsoló egy beltéri kapcsolóberendezés, amelynek névleges feszültsége 12 kV. Az SF6 gázt használja az ív oltó és szigetelő közegként, és három pozícióval rendelkezik: bezárás, kinyitás és földelés. Ezt a kis méret, a kényelmes telepítés és a felhasználás, valamint a környezethez való erős alkalmazkodóképesség jellemzi.

Az FL (R) N36-12D beltéri nagyfeszültségű SF6 terheléskapcsoló más elektromos alkatrészekkel történő kombinálásával megvalósítható a vezérlés és a védelmi funkciók. Használható az ipari és bányászati vállalkozások, a polgári áramellátó rendszerek és a másodlagos alállomások elektromos berendezéseinek ellenőrzésére és védelmére. Közülük a terheléskapcsoló-kezelés kombinációja az elektromos készülék megegyezik a transzformátor védelmi tulajdonságaival, és különösen alkalmas a gyűrűs hálózati tápegységekhez.

Az FLN36-12D/630-20 beltéri nagyfeszültségű SF6 terheléskapcsoló (a továbbiakban a terhelési kapcsoló) és az FL (R) N36-12D/100-50 kombinált elektromos készülék (a továbbiakban: a kombinált elektromos készülék) betartja a GB3804 "3 ~ 63KV AC High-Volutage Switches" (eqv. IEC60265-1) és GBL6926 "AC nagyfeszültségű terheléskapcsoló-kombináció elektromos készülékek" (EQV IEC420).

Az SF6 nagyfeszültségű megszakítók paramétere

Nem	Tétel		Egység	Paraméter
1	Névleges feszültség		KV	12	24
2	Névleges frekvencia		HZ	50/60
3	Névleges áram		A	630/800
4	1 perc teljesítményfrekvencia ellenáll a feszültségnek	nedves	KV	38	50
4	1 perc teljesítményfrekvencia ellenáll a feszültségnek	száraz	KV	48	60
5	Villámimpulzus ellenállási feszültség		KV	75	125/150
6	Névleges rövidzárlat -törésáram (csúcs)		a	N/A	N/A
7	Névleges aktív terhelés és bezárási áramkör törési áram		A	630	630
8	Névleges átviteli áram		A	1700	1200
9	A névleges rövidzárlat -előállítási áram (csúcs)		a	50	40
10	Névleges kábel (vonal) töltés törésáram		A	50 és 10
11	Kábel töltés -törési áram a földelés hibájában		A	20	20
12	Besorolva ellenállási áram (csúcs)		a	50	40
13	Rövid idő ellenáll az áramnak (2s)		a	31.5	25
14	Mechanizmus élet		idő	5000	5000
