KYN28-12 páncélozott, cserélhető, váltóáramú fémzáras kapcsolóberendezés

A TOONICE KYN28-12 páncélozott, cserélhető váltóáramú, fémmel zárt kapcsolóberendezés 3,6-12 kV-os háromfázisú, 50 Hz-es váltakozó áramú hálózatra alkalmas, elektromos energia fogadására és elosztására, valamint áramkörök vezérlésére, felügyeletére és védelmére szolgál. Használható egysínes, egysínes szekcionált rendszerben vagy kétsínes rendszerben. A kapcsolóberendezés megfelel az IEC298 „AC fémházas kapcsoló- és vezérlőberendezések 1 kV és 52 kV feletti névleges feszültséggel”, IEC694 „A nagyfeszültségű kapcsolók és vezérlőberendezések közös kikötései”, hazám „GB3906 3-35 kV AC fémházas kapcsolóberendezések és DIA vagy 4 kapcsolóberendezések nagyfeszültségű kapcsolóberendezései” előírásainak. Voltage Switchgear", német DIN.VDE0670 "AC kapcsolóberendezés 1kV feletti névleges feszültséggel" és más szabványok. És teljes és megbízható működési zavar elleni funkcióval rendelkezik.

Funkció:

A KYN28-12 páncélozott cserélhető váltóáramú fémházas kapcsolóberendezés (továbbiakban kapcsolóberendezés) cégünk által önállóan tervezett és fejlesztett, korszerű hazai gyártási technológiákra épülő, új típusú termék. Kiválthatja a különböző régi típusú fémzáras kapcsolóberendezéseket, mint például a KYN1 - 12, JYN2 - 12 sorozatú termékeket. Ennek a terméknek a következő egyértelmű előnyei vannak:

A termék burkolata teljesen csavarokkal van összeszerelve, amely nagy mechanikai szilárdsággal rendelkezik, és hatékonyan biztosítja a termék integritását és esztétikáját. A szekrényajtó műanyag szórással van bevonva, amely erős ütésállósággal és korrózióállósággal rendelkezik. A termék burkolata IP4X védelmi szinttel rendelkezik. (Vaslemezre cserélhető a vevő igénye szerint.)

Ennek a terméknek a kapcsolója felszerelhető az ABB által gyártott VD4 típusú vákuummegszakítóval, a C3 sorozatú fix típusú terheléskapcsolóval, valamint konfigurálható különféle hazai sorozatú vákuum-megszakítókkal (pl. VS1, VH1, VK, ZN28) hasonló külföldi termékek helyettesítésére.

Függetlenül attól, hogy melyik megszakítót választjuk, a vezetőinek légszigetelési távolsága garantáltan nagyobb, mint 125 mm, a kompozit szigetelés pedig nagyobb, mint 60 mm. Ezeknek a megszakítóknak mindegyike egyedülálló előnye a hosszú élettartam, az alacsony karbantartási igény és a kis méret.

Használati környezet

1. Környezeti hőmérséklet: felső határ +40°C, alsó határ -10°C.

2. Relatív páratartalom: napi átlag legfeljebb 95%, havi átlag legfeljebb 90%.létesítmények.

3. Magasság: legfeljebb 1000 m.

4. Földrengésállóság: nem haladja meg a 8 magnitúdót.

5. Tűztől, robbanásveszélytől, súlyos szennyeződéstől, vegyi korróziótól és heves vibrációtól mentes helyek.

A kapcsolóberendezés szerkezeti jellemzői

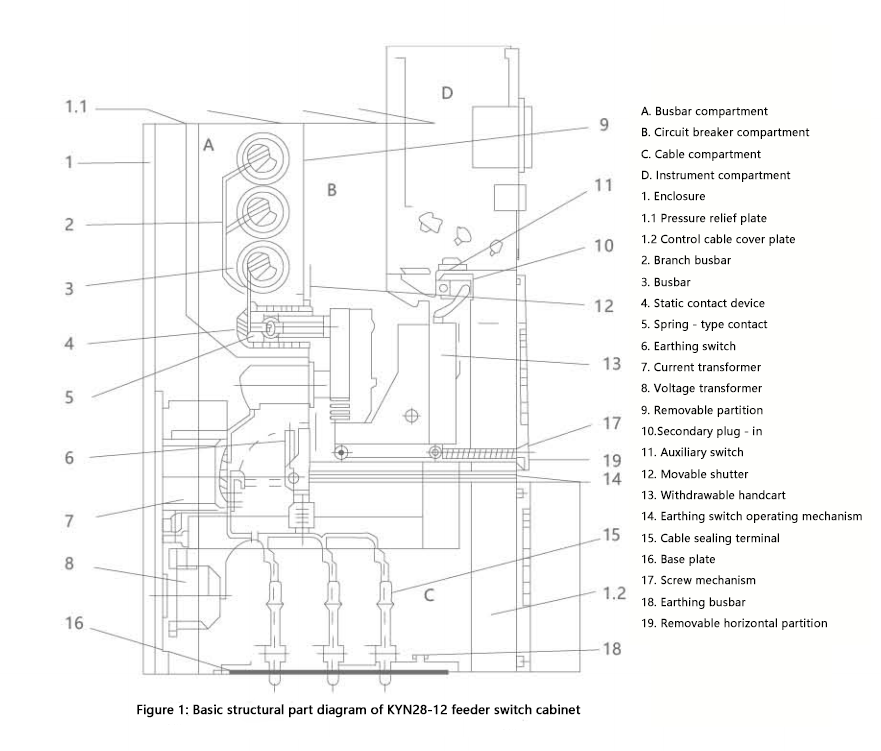

A KYN28-12 páncélozott, cserélhető váltóáramú, fémmel zárt kapcsolóberendezést a GB3906 - 91 páncélozott fém - zárt kapcsolóberendezésének megfelelően tervezték. Amint az 1. ábrán látható, a kapcsolóberendezés két fő részből áll: egy rögzített szekrénytestből és egy kihúzható alkatrészből (közismert nevén kézikocsi). A szekrényház háza és az egyes funkcionális egységek válaszfalai csavarokkal vannak összekötve. A kapcsolószekrény védelmi szintje IP4X, a megszakító helyiség ajtaja nyitott állapotában pedig IP2X. A kapcsolóberendezés felszerelhető vákuummegszakítós kézikocsival vagy fix típusú terheléskapcsolóval. Olyan funkcionális sémákkal rendelkezik, mint a felső bejövő (kimenő) vonalak és a kábelkimenő vonalak. A kapcsolóberendezés beépíthető dupla - szekrényes elrendezésben, azaz háttal - háttal vagy szemtől szembe kétsoros elrendezésben.

A KYN28-12 páncélozott, cserélhető, váltóáramú, fémmel zárt kapcsolóberendezés a fejlett funkciókat sokoldalú alkalmazásokkal ötvözi, így értékes megoldást jelent az áramelosztási igények széles körében.
