XGN15 beltéri AC fém zárt gyűrűs kapcsolóberendezés

A TOONICE vezető gyártó és beszállító, kiváló minőségben biztosítunk XGN15 beltéri AC fém zárt gyűrűs kapcsolóberendezéseket a nagykereskedőknek szerte a világon. Nálunk a legújabb dizájnok kaphatók olcsón. A TOONICE XGN15 beltéri AC fém zárt gyűrűs kapcsolóberendezése SF6 terheléskapcsoló és terheléskapcsoló biztosíték kombinációt használ főkapcsolóként, és az egész szekrény levegőszigetelést alkalmaz, amely alkalmas az elosztás automatizálására. Ez egy kompakt és bővíthető komplett elosztó berendezés. Széles körben alkalmazható városi elektromos hálózatok építésére és felújítására, alkalmas ipari és bányászati ​​vállalkozások elosztórendszereire, magas épületekbe, lakóövezetekbe, kórházakba, iskolákba, parkokba stb. Elsősorban elektromos energia fogadására és elosztására, főként gyűrűs hálózati tápellátásra és végállomási tápellátásra, valamint előregyártott alállomásokba történő beépítésre is alkalmas.

Munkakörnyezet:

Környezeti hőmérséklet: +4500T

Relatív páratartalom:

napi átlag < 95%

havi átlag < 90%

Magasság: <1000 m

Ütésálló: 8-as szint

*Erős vibráció és ütés, valamint nincs tűz, vegyi korrózió, robbanásveszélyes hely

A szabvány érvényesítése:

GB 3960-2006          "3,6 kVw40,5 kV AC fémházas kapcsoló- és vezérlőberendezések"

IEC 60298-1990       „AC fémházas kapcsoló- és vezérlőberendezések 1kv és 52kV feletti névleges feszültséggel”

GB/T11022-2011      „A nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó szabványok közös műszaki követelményei”

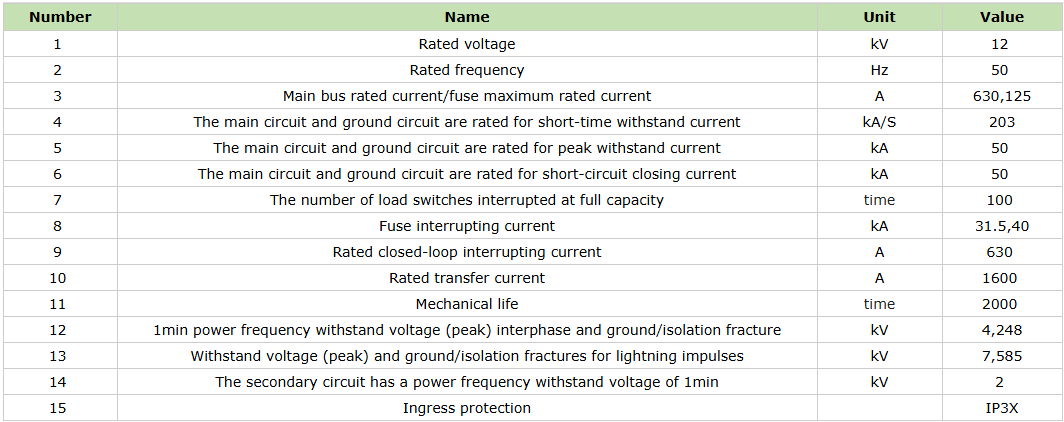

Technikai paraméterek:

Termékjellemzők:

1.SF6 gyűrűs főegység könnyen kombinálható és bővíthető, kis térfogattal, biztonságos és megbízható;

2. Az SF6 gázt szigetelő és ívoltó közegként használva az állandó mágneses mező forgóíves oltási módszere biztosítja, hogy az ívoltó képességét ne befolyásolja az íváram nagysága, jó törési teljesítmény, alacsony túlfeszültség, hosszú elektromos élettartam és karbantartást nem igénylő ívoltó kamra;

3. Három munkaállomással, több funkcióval rendelkezhet, és felszerelhető miniatűr nyomásmérőkkel;

4. Egyszerűen kezelhető, rendkívül megbízható működési mechanizmus és reteszelő mechanizmus;

5. Az SF6 gáz nulla túlnyomásának névleges törési tesztjén való megfelelés után a funkcionális ráhagyás nagy és a lehetőség rendkívül magas;

6. A földelő kapcsoló rövidzár nyitási és zárási képességekkel rendelkezik, amelyek megfelelnek a nemzeti szabványoknak;

7. A szekrény importált alumínium bevonatú horganylemezből készül, amelyet egy masszív és deformációnak ellenálló összeszerelt szerkezettel préselt és alakítottak ki.

Termék felépítése:

1.átfogó szerkezet

A gyűrűs főegység a gyűjtősín helyiségből, a terheléskapcsolóból (vagy megszakítóhelyiségből), a kábeltérből, a működtető szerkezetből, a biztosítószerkezetből, a kisfeszültségű vezérlőhelyiségből és a mérő- vagy mérőkörből áll. Minden rekesz acéllemezekkel van osztva, hogy elkerüljük a szomszédos helyiségeket érintő hibákat.

2.gyűjtősín-rekesz

A szekrény tetején van elrendezve a gyűjtősín helyiség, ahol a fő gyűjtősínek össze vannak kötve, és a teljes kapcsolósoron keresztül futnak. A gyűjtősín vízszintesen van elhelyezve és könnyen bővíthető.

3. Főkapcsoló helyiség

Terheléskapcsoló helyiség: A kapcsolóhelyiségbe terheléskapcsoló van beépítve. A terheléskapcsoló héja epoxigyanta öntvényből készült, és ívoltó és szigetelő közegként SF6 gázzal van feltöltve. A működtető tengely kivezető végén két átlátszó melegen sajtolt műanyag végsapka található, amelyeken keresztül az érintkezési állapot megfigyelhető. A kapcsolóterembe vevői igények szerint SF6 gázsűrűségmérők vagy riasztóérintkezős gázsűrűségmérők telepíthetők.

Megszakító helyiség: A megszakító helyiség a szekrény közepén található, és az ügyfél igényei szerint felszerelhető speciális vákuum megszakítókkal vagy SF6 megszakítókkal. Megszakítóképessége megfelel a normál kapcsolási és leágazóhálózati működésnek, valamint speciális helyzetekben a rövidzárlati áramok megszakításának. A vákuummegszakítók különösen alkalmasak hálózati rendszerek gyakori üzemeltetésére. A megszakító rugós működtetésű mechanizmussal van felszerelve, amely visszazáró funkcióval, megbízható működéssel és hosszú élettartammal rendelkezik.

4.Kábelszoba

A kábelhelyiség elsősorban kábelcsatlakozásra szolgál, lehetővé téve egyeres vagy háromerű kábelek csatlakoztatását a legegyszerűbb árnyékolatlan kábelfej segítségével. Ugyanakkor a bőséges térben olyan alkatrészek is elférnek, mint a villámhárítók, áramváltók és földelőkapcsolók. A szabványok szerint kialakított szekrényajtó kilátó ablakokkal és biztonsági reteszekkel, a kábelszoba padlózata tömítőburkolatokkal és megfelelő méretű, konzolos kábelbilincsekkel van ellátva. A kábelszoba padlójának elülső kerete eltávolítható az egyszerű kábelszerelés érdekében.

5. Működési mechanizmus, reteszelő mechanizmus és alacsony feszültségű vezérlőterem

A reteszeléssel ellátott kisfeszültségű kamra vezérlőpultként is szolgál. A kisfeszültségű helyiség rugós működtetésű szerkezettel van felszerelve helyzetjelzőkkel és mechanikus reteszelő eszközökkel, valamint segédérintkezőkkel, kioldótekercsekkel, vészkioldó mechanizmusokkal, kapacitív éles kijelző eszközökkel, kulcsos zárakkal és elektromos működtető eszközökkel. Ugyanakkor a kisfeszültségű helyiségtér vezérlőáramkörök, rögzítő műszerek, védőrelék beépítésére is használható. A 750 mm széles szekrényben két egyforma kisfeszültségű helyiség található, amelyekben több kiegészítő is elfér.

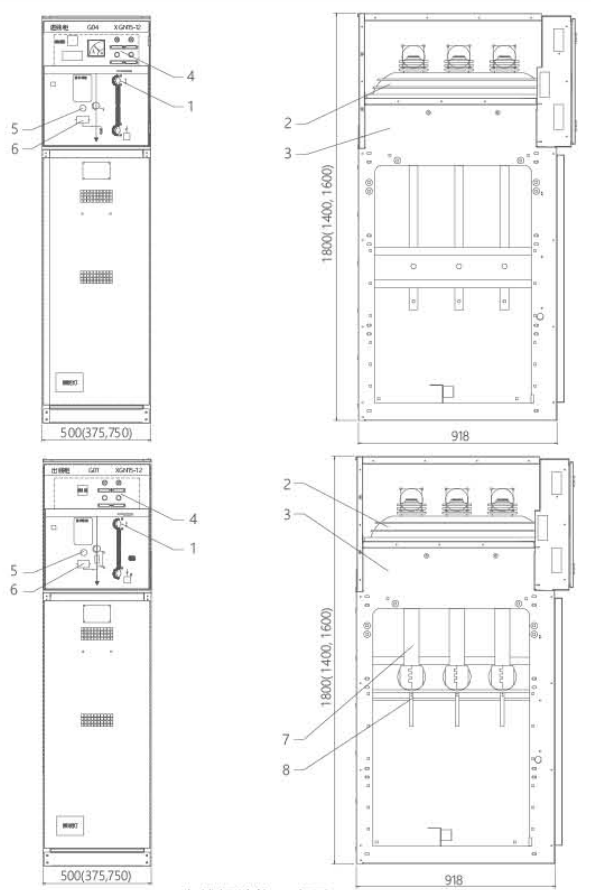

Szerkezeti diagram

Alkalmazások:

1. Áramelosztó rendszerek: Az áramelosztó hálózatokban elektromos áramkörök vezérlésére és védelmére használják, biztosítva a stabil és megbízható áramellátást.

2. Ipari létesítmények: Ipari környezetben alkalmazzák a nagyfeszültségű áramkörök kezelésére és a gépek és berendezések hatékony védelmére.

3. Kereskedelmi épületek: Kereskedelmi épületekbe telepítve a nagyfeszültségű elektromos elosztás kezelésére és a rendszer biztonságának fokozására.

4. Alállomások: Villamos alállomásokon nagyfeszültségű áramkörök kapcsolására és leválasztására használják, biztosítva a biztonságos és hatékony működést.

5. Megújulóenergia-létesítmények: Megújuló energiarendszerekben, például nap- és szélerőművekben alkalmazzák az energiaelosztás irányítására és a nagyfeszültségű alkatrészek védelmére.

6. Közüzemi társaságok: A közüzemi vállalatok elektromos hálózatok vezérlésére és védelmére használják, biztosítva a megbízható tápellátást és a rendszer stabilitását.

7. Kapcsolóberendezési helyiségek: Beépítve a kapcsolóberendezések helyiségeibe, hogy szabályozzák és szabályozzák az elektromos elosztást szűk helyeken.

8. Adatközpontok: adatközpontokban alkalmazzák a nagyfeszültségű áramelosztás kezelésére és a kritikus elektronikus berendezések biztonságának és megbízhatóságának biztosítására.

Az XGN15 beltéri AC fém zárt gyűrűs kapcsolóberendezés robusztus, megbízható és hatékony megoldásokat kínál a nagyfeszültségű elektromos rendszerek kezelésére különféle alkalmazásokban. Fejlett jellemzői és tartós felépítése a modern áramelosztó és védelmi rendszerek kulcsfontosságú elemévé teszik.
